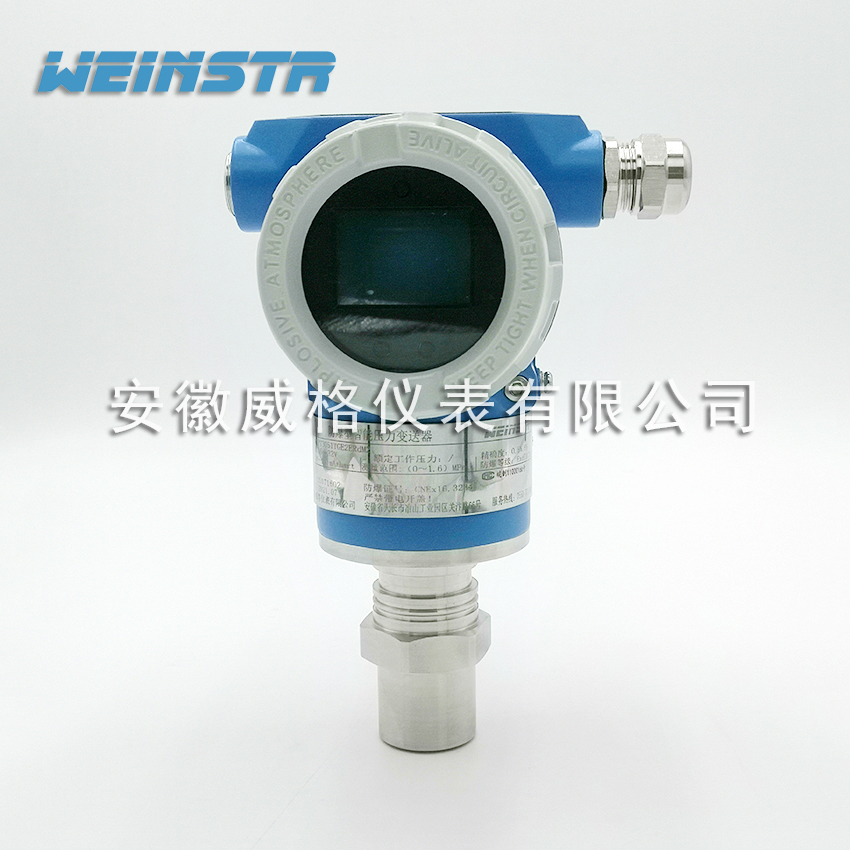

防爆型壓力變送器品種規格齊全、安裝使用簡便、安全防爆，可廣泛應用于石化、電力、冶金、制藥、食品加工等行業，防爆型壓力變送器選用高精度、高穩定性壓力傳感器組件，經過高可靠性的放大電路及精密溫度補償，將被測介質的絕壓或表壓轉換成4～20mA，0～5VDC，0～10VDC及1～5VDC等標準電信號。高質量的傳感器、全密封焊接的封裝技術以及完善的裝配工藝確保了該產品的優異質量和zui佳性能。該產品有多種接口形式和多種引線方式，能夠zui大限度的滿足客戶的需要，適用于與各種測量控制設備配套使用。
工作原理
防爆型壓力變送器由一體化智能傳感器和外圍電路組成。傳感器部分由壓力傳感器、信號調制電路、專用數字處理芯片、溫度傳感器和數據存儲器等組成，外圍電子線路部分由LCD顯示屏、功能鍵和EMC電路組成。壓力信號經壓力傳感器轉換為電信號，電信號經調制后送到專用數字處理芯片進行數據處理，然后轉換為與壓力信號對應4~20mA輸出信號，并在電流信號上疊加HART數字信號以進行通訊。
技術指標
測量介質：與316不銹鋼兼容的各種液體﹑氣體或蒸汽
防爆型壓力變送器測量范圍
高效防爆型壓力變送器
表壓：0～0.01MPa至0～250MPa
絕壓：0～0.1MPa至0～250MPa
真空：0～-0.1MPa
過載壓力：2倍滿量程或300MPa，取較小值
輸出信號：4～20mA (兩線制)、0-10VDC、0-5VDC、1-5VDC(三線制)
防爆型壓力變送器供電電壓
17～36VDC(兩線制)
24±5VDC（三線制）
介質溫度：-30～+85℃
環境溫度：-20～+85℃
儲存溫度：-40～+90℃
相對濕度：0%～100%
上升時間：小于5毫秒可達到90%FS
準確度：1級，0.5級，0.25級
零點調節：輸出量程的±8%
量程調節：輸出量程的±20%
溫度補償：≤±0.05FS/℃(溫度范圍:-20～85℃,包括零點和量程的溫度影響)
溫度范圍：0-70℃
防爆型壓力變送器穩定性
典型：±0.1%FS
***：±0.2%FS
介質接觸材料：316不銹鋼
外殼材料：304或316不銹鋼
安裝方式：螺紋安裝
壓力接口：M20×1.5﹑M12×1﹑G1/4﹑G1/2 陽螺紋等
引線方式：四芯屏蔽電纜(防護等級IP68)
